重力式过滤设备工作原理
作者:海豚泳池设备厂家点击:1285 发布时间:2020-01-10
重力式过滤设备是郑州海豚泳池设备有限公司主推产品,采用重力式曝气后再过滤方式,有7层天然滤料,过滤精度较高。无压重力式设计,无动于过滤,节电。无阀门,无换件,无维护,节省人力。虹吸原理自动反冲洗技术。采用UPVC无毒耐腐蚀材料制成,使用寿命高达30年以上。
重力式过滤设备工作原理
1.呼吸曝气融氧
氧化还原作用是水体净化的的主要作用,模拟瀑布流水方式,增大流水与空气的接触面,根据根据氧转移原理提高含氧总量,排出水中氨氮、二氧化碳、氮等带气字头的有害气体,同时将空气中的氧溶解到水中,使水中有足够的溶解氧,保持水的鲜化、活化。
2.去除浮选:去除水中有机物质,即含磷、氮等发泡物质,以保持良好的水质,使水面波光粼粼,泛蓝波。通过即曝气作用,使水体产生了大量泡沫(氮、磷、油脂、蛋白质、叶绿素和阴离子合成剂等).当夹杂着泡沫的原水流到过滤层上时,由于泡沫比水轻,所以浮在水面以上,设备内压力极小,滤层采用粒径较小、比、重较大的天然反复合天然滤料,泡沫不能通过下面滤层,只能浮在表面.当泡沫越积越多时只能通过“呼出管道”排出,或者当滤罐反冲洗时,泡沫随着水流被冲走,此过程使水中发泡的各种有机无机物质得到较彻底地清除.
3.精滤-通过多层反复合天然滤料将“呼”不出、“浮”不去的固体微粒截留在按渗井原理设计的精滤层中,可以去除细菌高达90%以上,去除0.5μ以上的所有颗粒粒子。
4.自动排泄功能
原水穿过滤层,水中杂质被拦截,滤层阻力增大,造成水位上升,当水位上升到一定高时,按流体力学原理自动排泄、自动冲洗、自动恢复过滤,滤料自行排列复位.冲洗强度32L/m2.s,冲洗历时2min,达到滤后水质(浊度)<0.4mg/L.
5.自动氯消毒
所谓水的免疫功能,是水中必须含有微量长效杀菌因子0.0.5mg/L?.它能有效的扼制水中病菌和病毒的繁衍增长,扼制藻类和藻类孢子的繁殖,长效杀菌因子被称作水的免疫力,它是水质不坏的根本保证

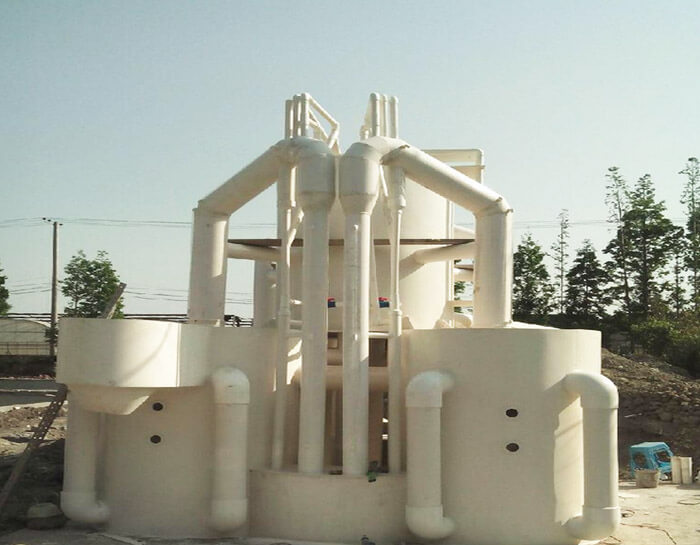

该重力式全自动无阀过滤器采用两套通过连管23连接并联使用,原水经原水进口24进入分配水箱1,分配水箱1内通过隔板分三个格段,原水进入中间格段后经隔板上端均匀的流入两侧的格段,经过分配水箱1两侧的分配水管2分别流进两套过滤器的进水管6,之后再经共用管5进入过滤室,由布水器19布水并经滤层9进行过滤后进入滤层9下方的过滤室,过滤水再经上清液管8进入储水室7,当水位到达溢流堰3的堰立板顶端时溢流排至溢流堰3,经出水管4排出过滤完成。
如图1所示,所述虹吸装置包括所述共用管5上端伸出所述壳体25并连接有虹吸上升管10,所述虹吸上升管10连接有向下延伸的虹吸下降管15,所述虹吸下降管15的下端处设有集水箱21,所述虹吸下降管15的下端伸入所述集水箱21内;所述储水室7内设有破坏虹吸管11,所述破坏虹吸管11的下端设有破坏虹吸斗16,所述破坏虹吸管11的上端伸出所述壳体25并连接所述虹吸上升管10上端的顶部,所述虹吸上升管10上端的底部连接有虹吸辅助管14,所述虹吸辅助管14下端伸入所述集水箱21内,所述虹吸辅助管14上部与所述破坏虹吸管11之间连接有吸气管12。在过滤过程中,原水经滤层9自上而下的过滤,滤层9表面不断截留悬浮物,随着悬浮物的不断增加,过滤速度也在不断下降,因而促使共用管5内的水位不断升高,当上升水经虹吸上升管10到达虹吸辅助管14的入口时,水自虹吸辅助管14中落下,经过吸气管12借以带走虹吸下降管15中的空气,当真空度达到一定值时便发生虹吸作用。这时储水室7内的水经上清液管8自上而下的流到滤层9的底部,水由滤层9底部自下而上的对滤层9的滤料进行反冲洗,反冲洗水进入共用管5后进入集水箱21,经集水箱排口22排出,当储水室7的水位下降至破坏虹吸斗16进气口时,空气进入破坏虹吸管11内,破坏虹吸作用,反冲洗结束,进入下一周期工作,达到全自动控制工作目的。本实用新型也可采用手动控制方式,即所述虹吸辅助管14上部设有虹吸器13,所述虹吸器13连接有强制虹吸进水管17,所述强制虹吸进水管17下端设有强制虹吸进水阀18,所述强制虹吸进水管17的下端连接有手动虹吸破坏管20,所述手动虹吸破坏管20设有手动虹吸破坏阀。在设备安装完毕调试时,手动打开强制虹吸进水阀18,通过强制虹吸进水管17进入压力水,压力水进入虹吸器13,之后经虹吸辅助管14落下,借助吸气管12带走虹吸上升管10及虹吸下降管15内空气,当真空度达到一定值时,便发生虹吸作用。在需要停止虹吸作用时,打开手动虹吸破坏阀,空气由手动虹吸破坏管20进入并最后进入虹吸上升管10及虹吸下降管15内,虹吸立即停止。
把您的水质问题交给郑州海豚泳池设备有限公司!还您一个清澈舒心的水世界!公司专业生产游泳池水处理设备、水上乐园水循环处理设备、重力式过滤设备,游泳池水处理设备、戏水乐园水处理设备及室内外游泳馆水处理设备等。
