全自动一体化游泳池水循环设备详解

作者：海豚泳池设备厂家点击：1584 发布时间：2020-01-11

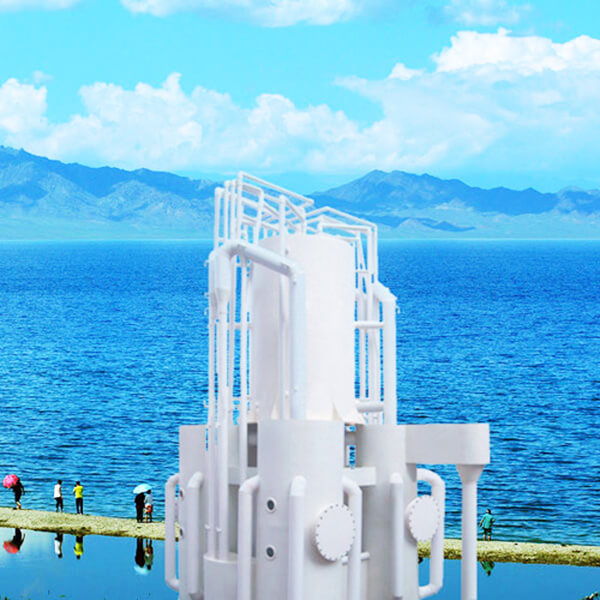

一体化游泳池水循环设备的构造

是采用一体机全自动化过滤设备重力式无阀过滤器进水、出水、冲洗及排水均不用阀门，靠水力作用自动运行，运行费用低，管理方便，安全可靠，运行自动化，设备一体化，进水箱、过滤器、反冲洗水箱等组装一体，结构紧凑，用户只需按要求做设备基础和接通进出水管即可投入运行。卫生防护条件好，可以露天设置。

1）国内技术，世界共享国家高新技术项目，获发明专利。

2）游泳池设备出水优于国家标准处理后的水清澈泛蓝、无色、无异味，不排放，不换水，游泳池出水浊度小于5mg/L，色度小于15度，大肠杆菌含量小于18个/L；处理后的游泳池水天蓝透明，永不更换.

3)设备节省土建50%~80%设备结构紧凑，集五重处理功能于一体，占地面积小。

4)设备节水90%，节电80%，节约药品100%（不计消毒剂）运行费用极低、能耗极低，不用投加任何混凝剂、助凝剂、除藻剂等辅助药剂，避免任何药剂对水体造成新的污染，使游泳池水体良性循环，永不更换。

5)节省人力100%水力全自动化，设备无阀门、自动化运行，无需专职人员维护。

游泳池一体化设备

1.游泳池管道部分:包括游泳池循环水处理中的进水部分管线、和游泳池循环水处理中得部分管线。

2.循环水泵:通过水泵这个载体把水送入泳池水循环净化中去

3.循环净化：也就是说池中的原水通过此来达到循环利用的效果

4.通常泳池包括氯和臭氧两种：氯通常是次、固态的氯片。通常较大型的游泳场馆及经济条件较优越的地区采用此种

5.恒温加热:游泳场馆通过此一年四季都能进行游泳活动.

游泳池一体化设备循环水泵

（1）循环周期

根据要求：游泳池循环周期设定为8小时。

（2）设计循环流量

池水净化循环的循环流量按以下公式计算

q——循环水流量（m3/h）；

v——池水容积（m3）；

ap——管道和设备的水容积附加系数，ap=1.05～1.10，本项目取1.05；

tp——池水循环周期（h），循环周期8小时计算

经计算循环流量：q1=2000x1.05/8=262m3/h

循环水泵选取

aop饮用水净化设备厂家

根据以上计算的循环流量为262m3/h，所选水泵的佳工况流量应略大于循环流量的选型原则，故后拟选水泵如下：

水泵性能参数指标

水泵型号：kqw

数量：3台(两用一备)

流量（m3/h）

扬程（m）

功率（kw）

转速（r/min）

泳池循环水泵介绍

（1）水泵能及主要用途

kqw清水泵，供输送清水及物理化学性质类似于清水的其它之用，使用介质温度80℃以下适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、等冷暖水循环增压及设备配套等，使用温度t￡80℃。

（2）水泵产品特点

1）运行平稳：泵轴的同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

2）滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

3）噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

4）故障率低：结构简单合理，关键部分采用*品质配套，整机无故障，工作时间大大。

5）维修方便：更换密封、轴承，简易方便。

6）更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间

应用范围

全自动曝气精滤机应用范围包括：游泳池水处理，游泳馆水处理，海水游泳馆水处理，水上乐园水处理，冲浪池水处理，人工河湖水处理

重力式无阀过滤器工作原理

曝气加氧：水处理机房在水池上方时，池水通过水泵提升至水处理机房水设备的上部的自动曝气融氧箱进行充分溶氧，自动溶氧过程是模仿人体肺呼吸的过程，在吸入足够氧气的同时，呼出氨、氮带气字头的有害气体，同时通过气水混合，可增强池水中污染物的凝聚效果，从而有利于下一步过滤介质的有效截污。

精滤：经自动融氧后的池水经分配水箱流入四个精滤器中进行过滤，由于滤层采用的是不同矿料由大至小组成7层复合反滤层，因而使池水不会因为压力加大而穿透滤层形成空转，同时，在不断截污的过程中，可在过滤介质表面形成一层薄薄的生物膜，可进一步氧化池水中的有机物和无机物。另外，过滤介质较小颗粒直径为0.15毫米，远远小于传统石英砂滤料，截污能力极强，因而出水水质十分优异。

反冲洗：反冲洗的过程完全自行根据游泳池水循环设备过滤器内部压力的变化来判断是否实施反冲，而非传统工艺定期反冲的不科学做法。具体原理如下：池水经分配水箱进入精滤器，自上而下地过滤，由于滤层不断截留进水中的悬浮物，滤层的水头损失逐渐增加，使得虹吸上升，管冲中的水位上升。当水位上升进入虹吸辅助管内的水射器时，由于水力作用将虹管内的空气带走，形成负压。当负压到达设计值时，便发生虹吸现象，此时其余三个精滤器过滤的清水对这个精滤器自下而上地反洗而始过滤介质得以“再生”。由于不断反洗滤层，水箱中水位下降至规定值时，虹吸作用被破坏，反洗结束，过滤装置又重新开始工作。
