游泳池板式换热器特性

作者：海豚泳池设备厂家点击：1904 发布时间：2017-06-15

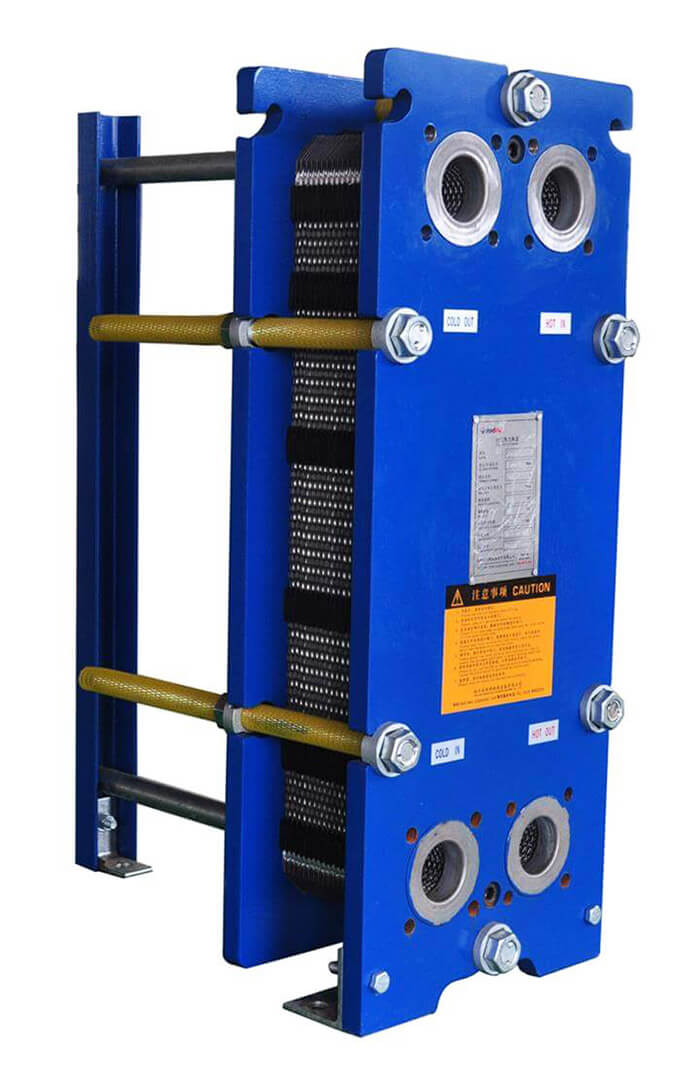

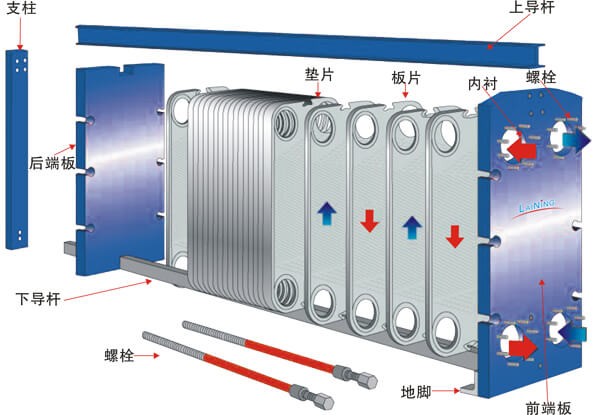

　　游泳池加热设备板式换热器是由框架、传热板片组及夹紧螺栓等主要部件组成。
框架包括一个固定压紧板和一个活动压紧板，由上导杆与下导杆支承，在另‘端有一支柱。

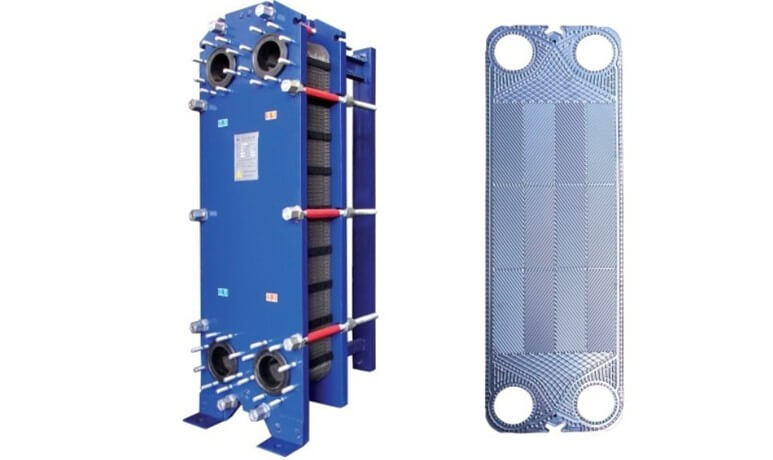

　　传热板片是板式换热器的核心部件之一。波纹板片通过一次压制成型，合理的波纹设计增加了板片有效传热面积，使流体顺波纹通过时形成湍流，强化了传热过程。装配时波纹与波纹相交成大量接触抗点，大大提高了板片组的刚度，因此能承受较高的压力。每块板片作为一个传热面，在密封垫的作用下，板片的两侧分别有冷热介质通过，进行换热。波纹板片材料有：工业纯钛TAl，用于海水或其它腐蚀性介质；多种不锈钢，用于淡水、饮用水、油类及其它非腐蚀性介质。
　　在波纹板片的密封槽上装有密封垫片，密封垫片设计成双道密封结构，并且有信号孔。当介质如从第一道密封泄露时，可从信号孔泄出设备之外，便能及早发现问题加以解决，不会造成两种介质的混合。密封垫片可根据不同的流体和操作温度选用不同的胶种。

游泳池加热设备板式换热器设计理念：
板片带有增压的新型导流区设计是在板片导流区流速较大的地方采用多路通道增加压力，使整张板片中的流速达到均等，大大提高了板片的换热效率，减少了死角，改善了板片的结垢状况。
板片高强度挂口设计是在挂口处增加花纹设计，加强翻边周围的刚性，组装起来更加整齐美观、打开性能更好。
板片中间部位板槽设计足把板片内部的连续波纹断开，并存板片增加了半槽结构，缓和板片所承受的压力，使板片压制成形后更、卜整，小易弯曲。
板片互锁设计是在板片的四角压制特殊的机械互锁结构，改善了板片组装过程中容易串位泄露的现象，使板片组装起来更加便捷、美观。
板片密封垫片全部采用免粘贴搭扣形式，减少运行维护成本，便于维修。

游泳池加热设备板式换热器的特点：
1.体积小，占地面积少；
2.传热效率高；
3.组装灵活；
4.金属消耗量低；
5.热损失小；:
6.拆卸、清洗、检修方便；
7.板式换热器缺点是密封周边较长，容易泄漏，使用温度只能低于150oC，承受压差较小，处理量较小，一旦发现板片结垢必须拆开清洗。
游泳池加热设备板式换热器设计选型注意事项：
冷、热介质的物性参数，如酸碱度、氯根含量、粘度、密度、导热系数、比热等。
冷、热介质的进出口温度。
冷、热介质的流量或其中一种的流量。
冷、热介质压力损失要求。
板式换热器固有特性，如板片材料、密封胶垫材料等。
